千噸巨無霸“空中轉身”跨越鐵路

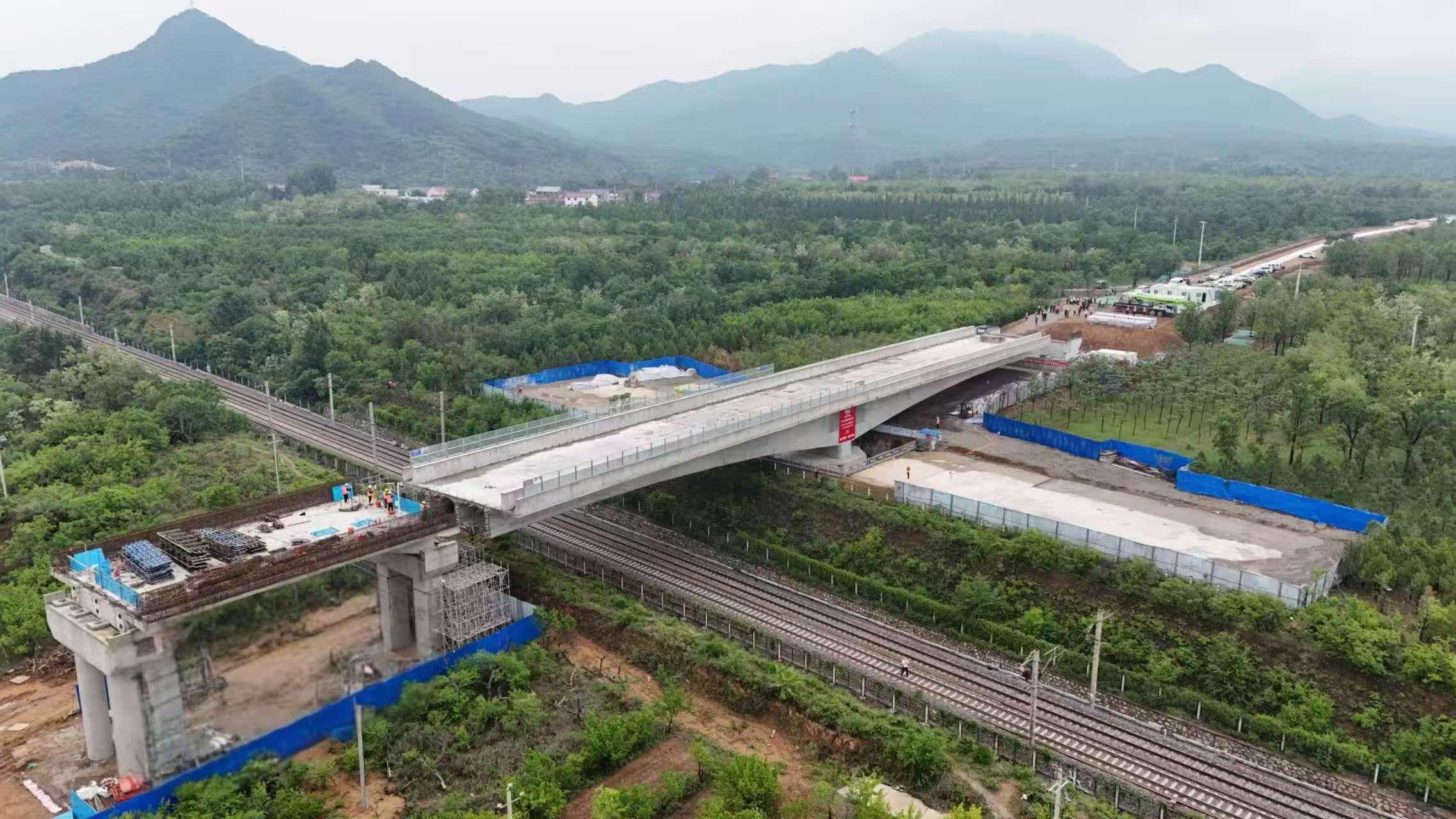

5月23日11時，隨著總重達7000噸的橋梁主梁精準轉動85度，北京市延慶區南山環線三期道路工程上跨大秦鐵路立交橋工程順利完成轉體施工。跨鐵橋梁的成功轉體，標志著南山環線三期道路工程全線最后一個關鍵節點的順利突破，為全線通車奠定堅實基礎，也為助力延慶區交通路網升級添磚加瓦。
毫米級精度7000噸巨構跨越鐵路大動脈
大秦鐵路全長653公里，是目前世界上密度最大、運量最大、效率最高的重載鐵路，是國家“西煤東運”的重要戰略通道，跨越大秦鐵路需要慎之又慎。為了保證橋梁安全平穩跨過線路，施工單位中鐵六局項目負責人胡江南介紹：“采用轉體橋施工工藝，能夠?qū)蛄旱闹黧w結構提前在鐵路旁預制，僅在最終轉體階段短暫封閉鐵路，可大幅減少對列車運行的影響，因此我們采用轉體法施工。”
此次轉體工程位于延慶區大榆樹鎮南紅門村東北方向，轉體橋梁采用2×63米T構設計，以順時針方向跨越日均通行百余列重載列車的大秦鐵路。橋梁轉體角度85度，通過試轉5度，檢驗轉體準備情況，正式轉體旋轉80度。橋梁轉體需克服施工精度要求高、稱配重平衡要求高、轉動時重心偏移等多重困難，為此，在轉體系統施工階段通過使用全站儀+激光跟蹤儀建立三維坐標系轉體系統實現毫米級控制，轉體前施工團隊通過精準的稱配重及納米級滑道打磨，大幅降低轉動阻力，轉體過程中通過智能監控系統實時采集，動態調整參數，最終將誤差控制在5毫米以內。
轉體法揭秘 4部分構成轉體橋梁中心樞紐

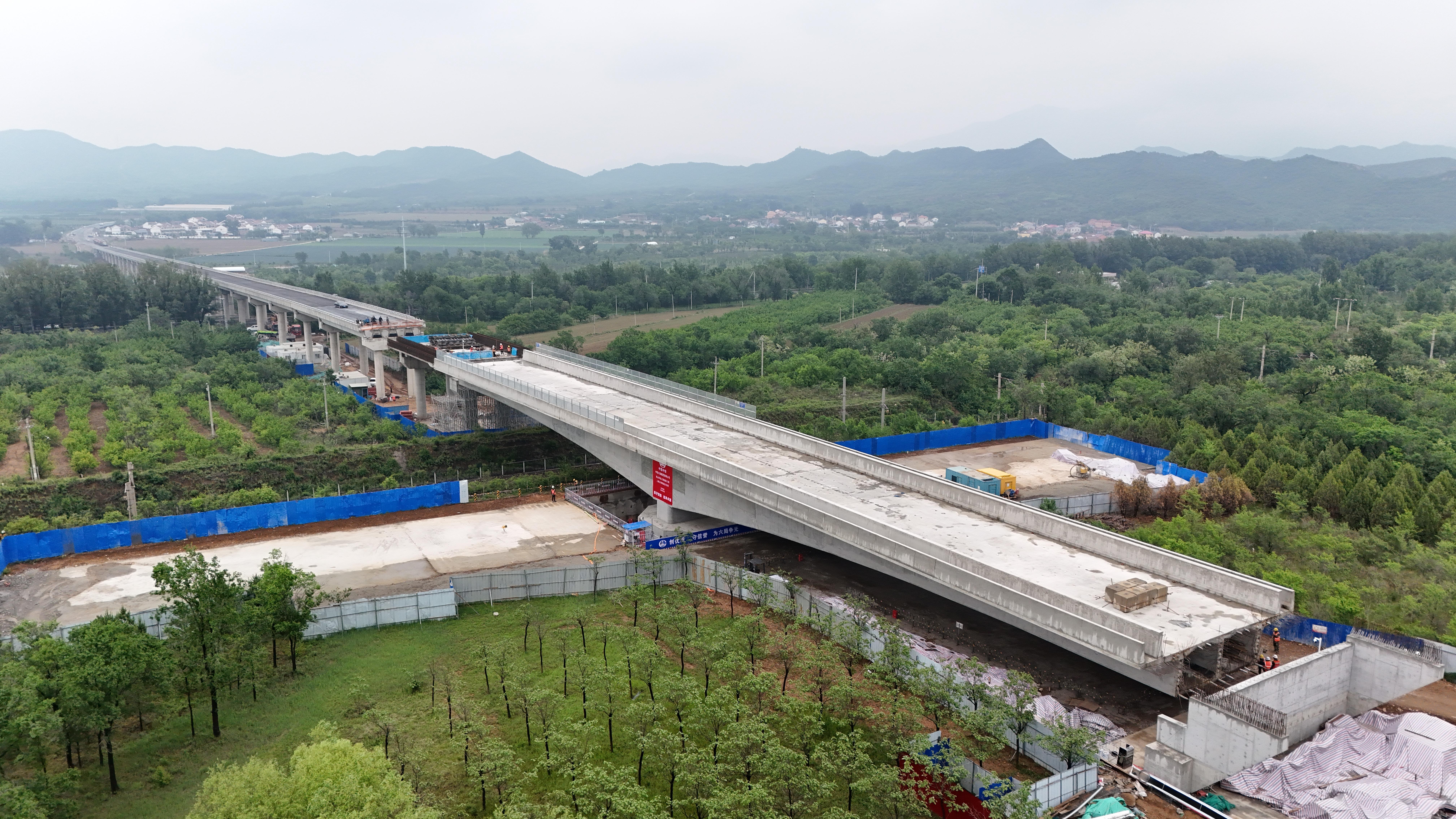

跨鐵路轉體橋施工采用"先建后轉"工藝，在鐵路南側平行預制T型橋梁后，利用液壓牽引系統實現毫米級精度轉體對接，如同體操鞍馬項目中支撐平行轉體運動一樣。
轉體橋梁的關鍵在于其內部轉體系統的建立。轉體系統由下轉盤、轉體支座、上轉盤、轉體牽引系統4部分組成。下轉盤作為轉體系統的固定基礎，承受上部結構的全部荷載，并將荷載傳遞至地基。轉體支座通過高精度加工實現低摩擦轉動，是轉體系統的“旋轉軸”，主要在旋轉過程中承受橋梁結構的豎向荷載，并將荷載均勻傳遞至下轉盤。上轉盤與轉體支座的上半部分固定，直接支撐待轉體的橋墩，主要作用是將橋梁結構的集中荷載均勻分布到轉體支座上，避免局部應力過大。轉體牽引系統通過連續千斤頂與鋼絞線提供轉動力矩，驅動橋梁結構繞轉體支座旋轉。轉體就位后，支架現澆兩側邊跨混凝土箱梁整體成橋。
一線連多域19.8公里動脈助力區域發展
南山環線三期工程西起南山環線一期終點，東至昌赤路新線，全長約19.8公里，道路等級為二級公路。項目于2023年5月開工建設。項目包含隧道2座，橋梁19座，線路橫貫延慶區大榆樹鎮、井莊鎮、永寧鎮三個鎮域，串聯八達嶺長城、柳溝民俗村、永寧古城等熱門旅游目的地。
線路將與康張路、古龍路、香龍路和昌赤路等構成延慶淺山區的一條環線公路，與G6京藏高速公路、G7京新高速公路、京禮高速和234國道等共同形成延慶區的公路骨架網，有效增強區域路網通達性。
跨鐵橋梁成功轉體后，工程團隊正在加快推進橋面鋪裝及附屬橋梁設施建設，力爭盡早實現全線通車。相信這條橫貫延慶腹地的交通動脈，將成為激活京北生態涵養區高質量發展的"黃金紐帶"。
